在PCBA加工过程中，Mark点是一个非常重要的工艺步骤。Mark点是PCB板上的标记点，主要用于自动化设备的视觉识别，确保贴片设备能够精确定位并完成元器件的装贴。作为一名PCBA加工厂的工程师，了解Mark点的作用及其设计规范对确保加工质量具有重要意义。

1. Mark点的作用和重要性

1.1 什么是Mark点？

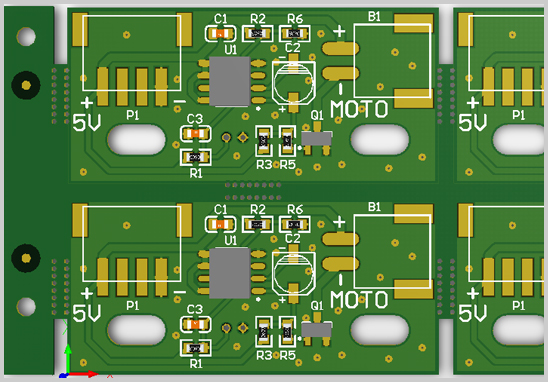

Mark点是指在PCB表面设置的圆形或方形的对准标记点，通常出现在电路板的固定位置。这些标记点没有任何电气功能，专门用于在自动化生产过程中帮助贴片机进行精准定位。Mark点通常位于PCB板的边缘或元器件之间的空白区域，并以光学可见的形式显示。

1.2 Mark点在PCBA贴片中的作用

- 精确定位：贴片机在处理复杂电路板时，尤其是多层板和高密度电路板，通过Mark点可以对PCB进行精准的X、Y和角度方向的定位，确保元器件能够准确贴装在指定位置。

- 提高生产效率：由于贴片机能够自动识别Mark点，大大减少了手动对准和操作时间，极大地提高了生产线的自动化程度和生产效率。

- 减少误差：Mark点有效地帮助避免电路板在生产过程中因轻微的偏移而导致的元件安装错误。无论是PCB本身的形状偏差还是生产过程中产生的移动，Mark点都能通过反馈给贴片机进行校准，从而确保每个元件都精准贴装。

- 支持大规模生产：在大批量生产中，Mark点的使用可以降低人为误差，提高每一块PCB的一致性和可靠性，确保在复杂的生产条件下依然保持较高的产品良率。

1.3 多种Mark点的应用场景

- 基板Mark点：基板Mark点通常位于PCB的边缘区域，是整个电路板加工过程中最重要的定位参考。它确保电路板在进入贴片机时，能够进行全局校准。

- 局部Mark点：局部Mark点位于元器件的周围，主要用于对单个或者特定区域的元器件进行更精细的定位，尤其适用于高精度、微小型元件的贴装。

- 元件Mark点：某些大型或特殊的元器件在其本身表面也会带有Mark点，这样可以帮助机器在元器件的装配过程中进行更为精细的操作，确保元器件贴装时的精准度。

2. Mark点的设计规范

在PCB设计过程中，Mark点的设计直接影响贴片加工的精准度与效率。为了确保Mark点在生产中的有效性，遵循以下设计规范是必不可少的。

2.1 位置要求

- 全局Mark点：通常设置在PCB边缘的对角线上，确保全板的准确定位。两个Mark点的间距应足够大，避免板子在处理过程中因轻微旋转或位移导致对准误差。

- 局部Mark点：在高密度区域或需要特别精度的元件附近设置局部Mark点，尤其是在BGAs（球栅阵列）等需要高精度贴装的元件旁。

- 避免靠近过孔、焊盘和其他电气元件：Mark点应远离过孔或大面积的焊盘，因为这些结构可能会干扰光学识别的精准性。

2.2 形状和尺寸

- 形状：Mark点通常设计为圆形或者方形，圆形更为常见，因为其各个方向的对称性有助于机器识别。

- 尺寸：Mark点的直径（或者边长）通常在1mm到3mm之间。太小的Mark点可能难以被机器识别，太大的Mark点则会占用过多的PCB空间，影响元件的排布。常规推荐Mark点的直径为1.0mm到1.5mm之间。

- 环形空白区域：Mark点周围应留有足够的无焊盘空白区域，推荐空白区域直径为Mark点直径的两倍左右。这样可以防止周围结构对光学识别的干扰。

2.3 表面处理要求

- 无氧化、无污染：Mark点表面应该光滑、无氧化物和污染物，以确保光学识别的准确性。常见的表面处理方式包括镀锡、镀金等，通常推荐使用反光性好的材料。

- 对比度：Mark点与PCB板的背景颜色应有明显的对比度，通常在深绿色或黑色PCB上使用银色或白色的Mark点，以确保高对比度，从而提高视觉识别的效果。
