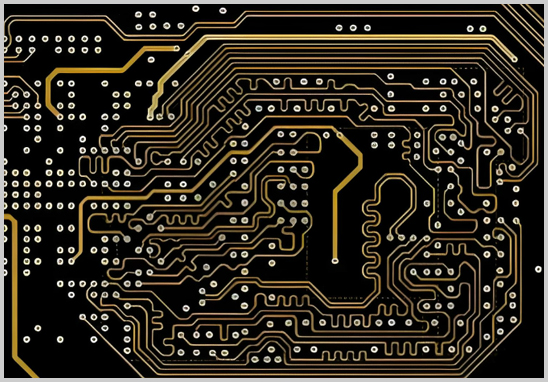

在PCB设计过程中，布线是确保电路性能稳定和系统正常工作的关键环节之一。蛇形走线（Serpentine Routing）作为一种常见的布线技术，广泛应用于高速电路和精密信号控制场合。

一、蛇形走线的目的

蛇形走线的主要目的是在某些特殊场景下，调节信号的传输路径长度，以满足信号同步和时序控制的要求。以下是蛇形走线在PCB设计中常见的几个主要目的：

1. 信号延迟匹配

在高速电路设计中，不同信号线之间的传输时延必须尽可能保持一致。例如，在DDR（双倍数据率）内存接口、电源管理系统或处理器和外围设备之间，数据和时钟信号需要保持严格的同步。如果信号传输路径长度不同，可能会导致信号到达时间出现差异，进而引发时序问题。蛇形走线通过延长某些信号线的路径，确保所有关键信号能够同时到达目标点，从而实现信号的延迟匹配。

2. 电磁干扰和串扰控制

蛇形走线可以用于减小信号之间的干扰。通过合理的布线设计，蛇形走线能够均衡信号路径的电场分布，减少信号线之间的耦合，降低电磁干扰（EMI）和串扰（Crosstalk）的风险。在高速信号传输过程中，稳定的信号路径有助于保持信号完整性，提升整个电路的抗干扰能力。

3. 防止信号反射和衰减

在一些高速PCB设计中，信号的传输速度极快，如果信号线上布线长度差异较大，容易导致反射和衰减等问题。蛇形走线可以通过调整长度，使信号传输时的电气特性更加均匀，避免由于不同路径的延迟差异而引发信号反射现象。

4. 温度与应力控制

蛇形走线也能够帮助应对某些温度变化或机械应力环境。在柔性电路（FPC）设计中，蛇形走线可以通过引入“缓冲”路径，允许电路板在受到机械应力时有一定的形变空间，减少布线的损伤风险。

二、蛇形走线的设计方法

为了有效利用蛇形走线，PCB设计师需要在电气和物理布局上进行精细的调节。以下是设计蛇形走线的常用方法和步骤：

1. 选择需要匹配长度的信号线

首先，设计师需要根据电路的时序要求，确定需要进行长度匹配的信号线。通常，时钟线、数据线和控制线等高速信号路径是蛇形走线的重点对象。需要注意的是，蛇形走线应仅用于那些对信号时序和延迟极为敏感的部分，不宜大面积应用。

2. 计算信号延迟要求

在进行蛇形走线前，设计师需要基于信号速率和电气特性，计算出目标信号线的延迟要求。这包括根据电路中其他信号线的长度，计算需要增加或减少的长度。对于高速信号来说，常常要求精确到皮秒级的延迟匹配，因此走线长度的控制也需精确。

3. 选择适当的走线风格

蛇形走线有多种形式，常见的有水平蛇形走线、垂直蛇形走线和对称蛇形走线。设计师需要根据电路的布局选择合适的风格，并确保在信号传输过程中，路径的每一段都尽量保持相同的宽度和间距，从而保证信号的一致性。

- 水平蛇形走线：适用于空间充裕的电路板，能够提供相对较长的路径补偿。

- 垂直蛇形走线：适用于较为狭窄的空间，且可以与其他信号线平行布设。

- 对称蛇形走线：常用于减少寄生效应和信号反射的场合。

4. 控制信号的阻抗和耦合

在设计蛇形走线时，还必须考虑信号的阻抗控制。走线宽度和信号的阻抗之间有直接关系。设计师应确保走线的宽度和走线层的材料、电介质常数等参数匹配，以避免在高速信号传输中发生阻抗不连续的现象。此外，蛇形走线不应与其他关键信号线太过接近，以免产生电磁耦合效应。

5. 通过仿真验证设计效果

设计完成后，建议使用专业的信号完整性仿真工具进行验证，确保蛇形走线在实际工作中的性能符合要求。仿真工具能够模拟信号的传输过程，帮助设计师检测潜在的时序问题、电磁干扰或反射现象。

三、总结

蛇形走线是PCB设计中用于解决信号延迟、时序控制、电磁干扰等问题的有效技术。通过合理应用蛇形走线，我们能够确保高速信号在复杂的电路中以一致的速度传输，避免由于时序差异引发的系统故障。同时，蛇形走线还能帮助控制信号的干扰和反射，提升电路的整体稳定性。
