发布时间：2024-12-25 阅读： 来源：管理员
厚铜PCB（Thick Copper PCB）是指采用厚度超过105µm（3oz）铜箔制造的印刷电路板，通常用于高电流、高功率密度的电子应用中，例如电源模块、电机控制、焊接设备等。其主要优势包括：
1. 高电流承载能力：厚铜PCB能够支持更高的电流，减少导电路径的电阻，降低热量的产生。
2. 良好的散热性能：由于铜具有高导热性，厚铜PCB可以更有效地分散热量，延长电子元器件的使用寿命。
3. 增强的机械强度：较厚的铜层增加了PCB的物理强度，使其更能承受机械应力和热应力。
4. 可靠性和耐久性：适用于恶劣环境的应用，例如高温、高湿、高振动场景。
尽管厚铜PCB具有显著优势，但在设计和制造过程中，工程师往往会面临一些挑战：
1. 散热不足
- 问题：厚铜PCB虽然具有较好的散热性能，但如果设计不当，局部热量仍可能积聚。
- 解决方法：合理布置散热过孔和散热片，在高功率区域增加铜箔面积，同时选择导热性较好的基材。
2. 过孔填充不足
- 问题：由于铜的厚度增加，过孔可能无法完全填充导电材料，影响电气连接。
- 解决方法：采用专用的填孔工艺，如树脂填孔或电镀填孔技术，确保过孔内导电良好。
3. 蚀刻困难
- 问题：厚铜PCB的蚀刻深度增加，容易导致蚀刻不均匀，影响导线宽度和间距。
- 解决方法：调整蚀刻工艺参数，选择适合厚铜PCB的高精度蚀刻设备，并优化电路设计以提高可制造性。
4. 设计规则限制
- 问题：厚铜PCB需要更大的导线宽度和间距，这可能限制电路布局的紧凑性。
- 解决方法：在设计初期考虑使用多层板或叠层技术，合理规划信号层和电源层的布局。

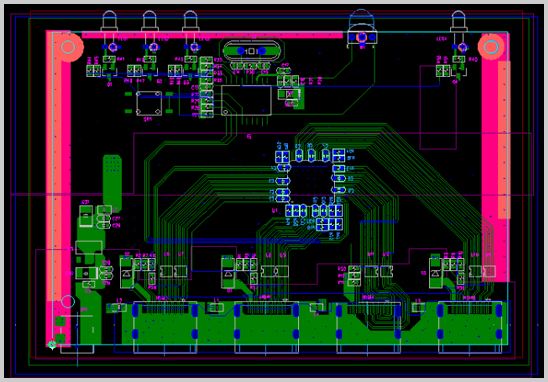

在实际设计过程中，以下技巧和注意事项能够帮助工程师优化厚铜PCB的性能和制造质量：
1. 精确计算导线宽度
- 根据电流大小、铜箔厚度和工作温度，使用IPC-2221标准公式计算导线宽度，确保其能够承载设计所需的电流。
2. 优化热管理设计
- 使用热仿真软件分析电路板的热分布情况，合理布置散热过孔、导热垫和散热器，确保热量快速导出。
3. 合理布线和布局
- 对高电流路径使用短而宽的导线，并尽量减少弯折；对于低信号路径，确保足够的间距以减少干扰。
4. 选择合适的材料
- 使用高TG（玻璃化转变温度）和高导热性的基材，提高PCB的热稳定性和散热能力。
5. 注意制造公差
- 由于厚铜PCB的加工复杂性较高，设计时需留意制造商的工艺公差范围，避免不必要的返工。
6. 测试和验证
- 在生产之前，对设计进行全面的电气和热性能仿真测试，确保PCB能够满足实际应用需求。
作为一家专业的PCB设计公司，我们深知厚铜PCB设计的复杂性和重要性。为了帮助客户快速、高效地完成厚铜PCB的开发和验证，我们提供一站式的PCB设计打样服务：
1. 专业设计支持：我们的工程师团队拥有丰富的厚铜PCB设计经验，能够为您提供专业的设计优化建议。
2. 高精度打样：采用先进的制造工艺，确保厚铜PCB的高质量和高可靠性。
3. 快速交付：我们承诺在最短的周期内完成打样，为您的产品开发节省宝贵时间。
4. 一对一技术服务：从设计到打样，我们全程提供一对一的技术支持，确保项目顺利进行。
无论是电源模块、充电桩控制板，还是工业自动化控制设备，我们都能够为您提供定制化的厚铜PCB解决方案。如果您对我们的服务感兴趣，请随时联系我们，我们期待与您合作！
