在电子产品制造领域，SMT（表面贴装技术）和DIP（双列直插式封装技术）作为两种主流的PCBA加工工艺，直接影响着电子产品的性能与生产成本。作为深耕PCBA行业20年的专业PCBA代工厂，宏力捷电子从技术实践角度为您解析二者的核心差异。

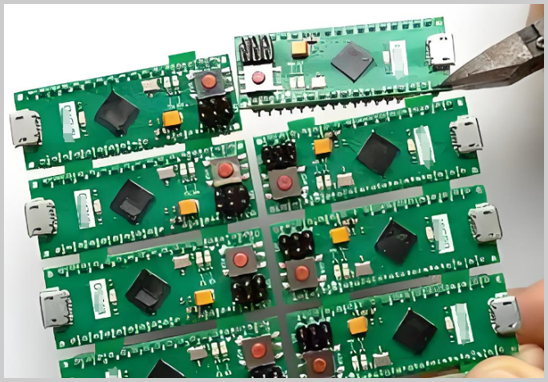

SMT贴片加工采用全自动设备将微型元器件精准贴装在PCB表面，通过回流焊实现焊接，支持0402、0201等超小封装元件。DIP插件加工则通过通孔插装技术，将带引脚元件插入PCB预留孔位，依赖波峰焊或手工焊接固定，适用于电解电容、连接器等插件元件。
SMT工艺流程：
锡膏印刷→高速贴片→回流焊接→AOI检测→功能测试
DIP工艺流程：
插件定位→波峰焊接→剪脚处理→人工补焊→ICT测试
| 对比维度 | SMT贴片加工 | DIP插件加工 |
| 元件尺寸 | 0.4mm×0.2mm微型元件 | 直插式标准封装元件 |
| 贴装密度 | 双面贴装可达800点/dm² | 单面插装约200点/dm² |
| 焊接精度 | ±0.03mm高精度定位 | ±0.1mm常规精度 |
| 生产速度 | 0.04秒/芯片（高速贴片机） | 人工插件约3秒/件 |
| 适用板厚 | 0.4-6.0mm柔性板/硬板 | 1.0-3.2mm常规硬板 |
| 热冲击影响 | 260℃±5℃回流温度控制 | 240℃±10℃波峰焊温度 |
SMT优势领域：
- 消费类电子产品（智能手机、TWS耳机）
- 高密度集成电路（BGA、QFN封装）
- 柔性电路板（可穿戴设备）
DIP适用场景：
- 大功率器件（电源模块、电机驱动）
- 高频信号连接器（工业接口）
- 特殊封装元件（变压器、继电器）
现代电子制造中，65%以上的产品需要SMT+DIP混合工艺。宏力捷电子通过智能化产线配置，实现：
1. 先SMT后DIP的阶梯式生产
2. 选择性波峰焊精准控温技术
3. 双轨AOI+3D SPI复合检测系统
4. 特殊元件防呆定位治具
建议从以下维度评估：
1. 产品生命周期：量产型优选SMT，试产阶段可兼容DIP
2. 成本结构：SMT适合大批量降本，DIP便于小批量修改
3. 可靠性要求：军工级产品建议关键部位保留DIP工艺
4. 散热需求：大功率模块优先DIP直插封装
作为通过ISO9001、IATF16949双认证的PCBA代工厂，我们提供：
√ 全流程管控：从DFM设计评审到成品包装的14道品控节点
√ 元器件协同：与TI、Murata等百家原厂建立直供渠道
√ 柔性生产：支持1pcs打样到百万级量产的无缝衔接
√ 特色工艺：0.1mm精密BGA植球、陶瓷基板贴装等特殊制程
