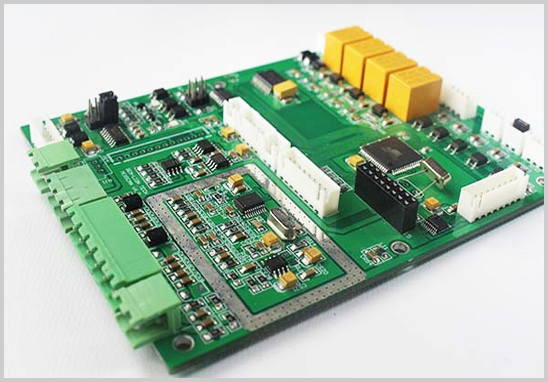

什么是电路板抄板？

电路板抄板（PCB Reverse Engineering），是指通过对已有电路板进行拆解、分析和还原，实现原理图重建、PCB文件复刻以及功能再现的过程。

常见应用场景包括：

- 老旧设备无资料维修

- 产品升级与二次开发

- 竞品分析与技术对标

- 小批量生产或替代方案设计

电路板抄板的主要技术难点

在实际项目中，抄板并非简单复制，而是一个涉及硬件、软件与工艺的系统工程。以下是最核心的难点：

（1）多层PCB结构解析难

问题本质：

4层及以上多层板中，内层线路不可见，盲孔/埋孔结构复杂。

具体挑战：

- 层间走线重叠，信号路径难以追踪

- VIA连接关系复杂

- 高频板对阻抗敏感

解决路径：

- 使用分层扫描+X-Ray检测技术

- 结合Gerber逆向建模软件还原层叠结构

- 经验工程师进行逻辑校验

（2）高集成芯片识别与替代难

问题本质：

核心IC型号被打磨或加密，无法直接识别。

具体挑战：

- BGA/QFN封装难以拆解

- 芯片丝印缺失或被屏蔽

- 专用芯片无法采购

解决路径：

- 芯片开盖（Decap）与电路分析

- 建立替代料数据库（Second Source）

- 通过功能测试反推芯片逻辑

（3）电路原理还原难度高

问题本质：

仅凭PCB走线推导完整电路逻辑存在不确定性。

具体挑战：

- 模拟电路参数难以准确判断

- 电源与信号耦合复杂

- 高速接口（如USB、DDR）要求严格

解决路径：

- 结合示波器/逻辑分析仪进行实测

- 使用EDA工具（如Altium Designer）进行仿真验证

- 多工程师交叉复核

（4）元器件参数与选型不明确

问题本质：

部分无标识器件难以确认规格参数。

具体挑战：

- 电容、电阻精度未知

- 特殊器件（如磁性元件）参数不透明

- 老旧元器件停产

解决路径：

- LCR测试仪实测参数

- BOM反推+供应链匹配

- 优化替代方案设计

（5）工艺与可制造性（DFM）问题

问题本质：

抄板成功≠可以量产。

具体挑战：

- 原设计不符合当前制造工艺

- 焊盘设计影响SMT贴装

- 散热与EMC问题未优化

解决路径：

- DFM（可制造性设计）优化

- SMT工艺仿真

- 小批量试产验证

电路板抄板完整解决路径

结合行业实践，规范的抄板流程如下：

Step 1：样板评估

- 层数判断、工艺分析

- 抄板可行性评估

Step 2：拆解与数据采集

- 高精度扫描

- 元件拆解与记录

Step 3：PCB还原

- 绘制Gerber文件

- 层叠结构重建

Step 4：原理图反推

- 电路逻辑分析

- EDA建模

Step 5：BOM整理

- 器件识别与替代

- 供应链匹配

Step 6：打样验证

- PCB制作

- SMT贴片与组装

Step 7：功能测试

- 电气性能验证

- 稳定性测试

常见问题解答

Q1：电路板抄板需要多长时间？

一般周期：

- 简单板：3–5天

- 多层板：7–15天

- 高复杂度板：2–4周

Q2：抄板价格怎么计算？

主要影响因素：

- 层数与板面积

- 芯片复杂度

- 是否涉及解密

- 是否需要功能验证

Q3：抄板是否存在风险？

主要风险：

- 功能还原不完整

- 芯片不可替代

- 成本高于预期

规避方式：选择具备全流程能力的专业团队

为什么选择一站式抄板+PCBA服务？

传统模式痛点：

- 抄板、制板、贴片分散

- 沟通成本高

- 责任边界不清

一站式服务优势：

- 数据一致性更高

- 周期更短

- 成本可控

我们的服务能力介绍

深圳宏力捷电子专注电路板抄板及PCBA一站式服务，具备以下核心优势：

（1）10+年抄板经验团队

- 覆盖工业控制、电源、消费电子等领域

- 高成功率复杂板抄板能力

（2）全流程闭环服务

- 电路板抄板

- PCB设计与制造

- 元器件采购（正品保障）

- SMT贴片 / DIP焊接

- 整机组装与测试

（3）自有工厂资源

- PCB板厂+SMT贴片厂

- 快速打样，缩短交付周期

（4）高可靠性保障

- 严格测试流程

- 支持功能验证与优化

电路板抄板不仅是“复制”，更是对电路设计、制造工艺和工程经验的综合考验。选择具备技术深度与制造能力的一站式服务商，才能真正实现高成功率、可量产、低风险的项目交付。

如果您有电路板抄板、PCB打样或PCBA代工代料需求，欢迎进一步沟通获取专业解决方案。
