作为硬件研发企业，将PCB Layout设计外包给专业PCB设计公司是提升效率、保障质量的有效方式。本文从行业实践经验出发，系统梳理委托设计前需准备的完整技术资料清单，助您规避项目延期风险，确保设计成果精准匹配需求。

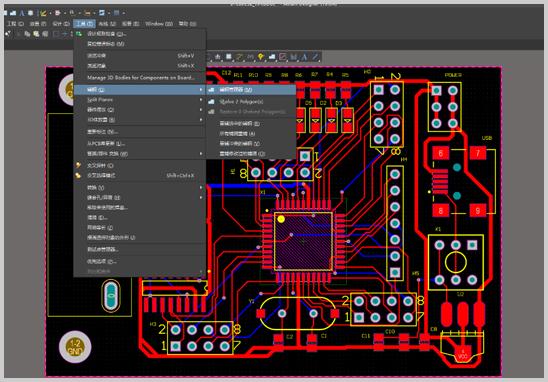

一、完整原理图文档（必备核心）

1. 最新版本原理图文件（推荐使用Altium Designer、Cadence、PADS等标准格式）

2. 各功能模块说明文档（含特殊电路设计要点）

3. 版本变更记录（避免设计公司使用过时版本）

二、设计技术规范书（关键输入）

- 基础参数：板层数要求、成品尺寸公差、板材类型（FR4/高频材料等）

- 信号完整性：阻抗控制要求（单端/差分线）、等长布线约束

- 特殊工艺：盲埋孔设计参数、BGA封装散热处理方案

- 安规标准：绝缘间距、防静电设计等级（如工业级/车规级）

三、元器件数据库（避免封装错误）

1. 官方元件封装库（含3D模型更佳）

2. 定制元件规格书（连接器/异形器件等）

3. 器件采购清单（标注替代料型号）

专业建议：提供IPC-7351标准封装可缩短20%设计周期，宏力捷提供免费封装库审核服务。

四、机械结构文件（确保精准适配）

- 3D外壳模型（STEP格式）

- 定位孔/接插件坐标表

- 限高区域标注图（避免元件干涉）

五、测试验证需求（提升产品可靠性）

1. 可测试性设计（DFT）要求

2. 关键信号测试点标注

3. 环境试验标准（温循/振动等）

六、认证备案资料（合规保障）

- 行业认证清单（UL/CE/3C等）

- 环保标识要求（RoHS/IPC标准）

七、项目进度规划（高效协作）

- 样品交付时间节点

- 设计评审安排（建议至少3次关键评审）

- 工程变更响应机制

八、商务对接信息（流程保障）

- 技术对接人及决策权限

- 保密协议签署（NDA）

- 发票开具要求
