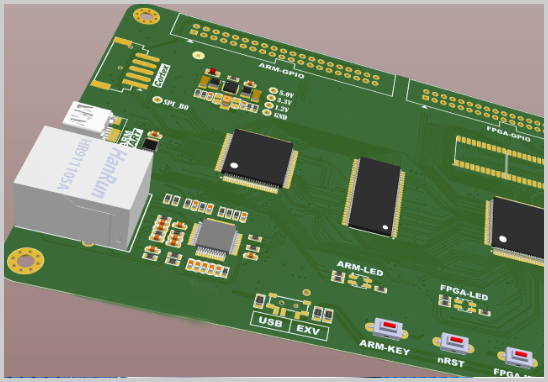

PCB设计的布局（Layout）在电子电路设计中起着关键的作用，尤其是爬电距离和走线设计。这些要求是确保电路板的安全稳定运行的重要因素。深圳宏力捷电子是专业PCB设计公司，接下来为大家介绍PCB Layout的安规爬电距离和走线设计要求。

爬电距离要求

1. 输入交流部分：

- L（Live）和N（Neutral）之间的爬电距离应不小于2.5mm，同时L、N和地之间的距离也应不小于2.5mm。

2. 整流后310V电压到地：

- 这部分的爬电距离要求不小于1.5mm。

3. 变压器初级地和次级地之间：

- 这部分的爬电距离应不小于6.4mm。

在设计和制造 PCB 时，必须特别注意这些爬电距离的合规性。如果实际的爬电距离小于这些要求，可能会引发电火花或电击等危险情况。在实际应用中，如果爬电距离不足，可以尝试进行槽状开槽以增加距离，但需要确保这不会损害电路板的其他部分，特别是不能损坏绝缘层。

走线要求

1. 走线的间距：

- 导线与导线之间的间距以及导线与焊盘之间的间距不应小于4mil（0.1毫米）。通常，为了满足生产需要，一般常规间距设置在约10mil左右。

2. 走线的宽度：

- 走线的宽度应根据电流大小来确定。例如，对于1盎司铜箔（1OZ），1mm的导线宽度通常可以承受1安培的电流。在可行的情况下，尽量采用较宽的导线，以降低电阻并提高可靠性。

补充要求：

1. 最小化线路长度和弯曲度，以降低电阻和电感。

2. 使用宽导线和大间距，以提高可靠性。

3. 避免导线的交叉或重叠，以减少电磁干扰和热效应。

4. 对于高频信号传输，使用屏蔽电缆或光纤，以减少干扰。

5. 对于高电流传输，使用粗导线，以减小电阻。

6. 在可能受到机械应力的地方，使用适当的外护套，以保护导线。

7. 考虑线路的可维护性，以便更容易进行维修和元件更换。

这些爬电距离和走线设计要求对于确保电路板的性能和安全性非常重要。设计师和制造商需要仔细遵守这些规范，以确保电路板在各种条件下都能稳定运行。
