在电子制造业中，PCB（Printed Circuit Board，即印刷电路板）是至关重要的组成部分。为了确保PCB板的制造质量和生产效率，正确的文件准备是必不可少的。本文将详细解释生产PCB板所需的主要文件格式及其作用。

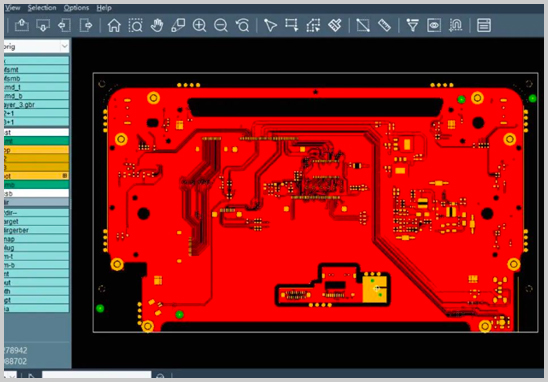

1. Gerber文件

- 作用：Gerber文件是描述PCB板各层图像信息的标准格式。它包含了电路板的走线层、阻焊层、丝印层等图形数据，以及钻孔、铣削等机械加工信息。

- 优势：高度兼容性和稳定性，适用于大多数PCB制造流程。

2. 钻孔文件

- 作用：描述PCB板上孔洞位置、大小和数量的文件，分为NC Drill和Excellon文件两种类型。

- 优势：确保钻孔的准确性和精度，是PCB制造过程中的关键步骤之一。

3. ODB++文件

- 作用：开放数据库格式，包含了丰富的设计信息，如元件库、网络表、设计规则等。

- 优势：保留了原始设计数据，具有更高的灵活性和可扩展性。

4. IPC-2581文件

- 作用：由IPC制定的标准文件格式，描述PCB板的制造信息。

- 优势：统一的标准和规范，便于不同厂商之间的数据交换和共享。

5. DXF/DWG文件

- 作用：描述PCB板的外形轮廓和尺寸信息。

- 优势：适用于简单的单层板或机械加工场合。

综上所述，生产PCB板所需的文件格式包括Gerber文件、钻孔文件、ODB++文件、IPC-2581文件和DXF/DWG文件等。每种文件格式都有其独特的应用场景和优势，PCB生产厂家需要根据具体需求选择合适的文件格式进行加工制造，以确保产品质量和生产效率的提升。随着电子制造技术的不断发展，未来可能会出现更多新型的文件格式，为PCB行业带来更多的发展机遇。
