什么是软硬结合板及其优势

在电子设备制造领域，软硬结合板正逐渐成为许多高端电子产品的首选。它不仅融合了刚性电路板（PCB）的稳固性和柔性电路板（FPC）的灵活性，还带来了诸多设计上的优势。

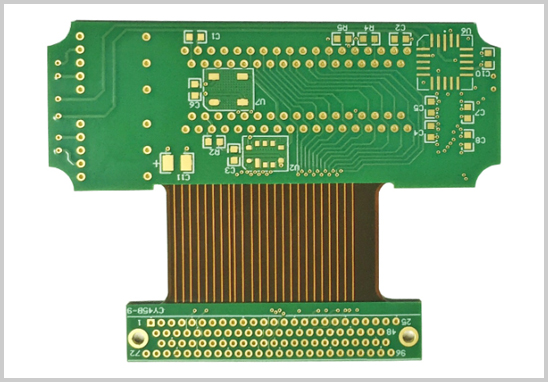

软硬结合板是一种将刚性电路板与柔性电路板通过特定工艺结合在一起形成的特殊电路板。这种结合不仅保留了刚性电路板的高强度、高可靠性和多层布线的优势，还赋予了电路板在特定区域的可弯曲、可折叠特性。软硬结合板的出现极大地拓宽了电路板的应用场景，特别是在需要节省空间、提高集成度、增强产品耐用性和灵活性的场合。

软硬结合板的主要材料包括硬性板材FR4（玻璃纤维增强的环氧树脂层压板）和柔性板材聚酰亚胺（PI）。FR4提供了必要的机械支撑和电气绝缘，而PI则赋予了电路板优异的柔韧性和耐温性。通过压合等工艺，将这两种材料有机结合在一起，形成了具有独特性能的软硬结合板。

软硬结合板的工艺流程

软硬结合板的生产工艺流程复杂且精细，涉及多个关键步骤，任何一个环节的失误都可能影响最终产品的质量。以下是一个典型的软硬结合板生产流程：

1. 开料与钻孔：根据设计要求对FR4和PI等原材料进行开料和钻孔。精确控制尺寸和位置，确保后续工序的顺利进行。

2. 压干膜与曝光：在覆铜板上压上干膜，并进行曝光处理，形成所需的线路图形。通过显影、蚀刻等步骤去除多余铜层，形成初步的线路板。

3. 软板与硬板结合：将制作好的FPC软板与PCB硬板进行叠层放置，通过精密的对位和压合工艺将它们结合在一起。这一步是软硬结合板生产的核心环节，需要严格控制压合参数，避免气泡和空洞的产生。

4. 后续加工：完成压合后，还需进行锣板边、钻孔、除胶渣、沉铜、电镀等一系列后续加工步骤，旨在完善线路板的电气性能和机械性能，确保产品质量。

5. 表面处理与检测：最后，对软硬结合板进行表面处理（如印阻焊油墨、印字符等）和全面检测（如电测、外观检查等）。只有经过严格检测合格的产品才能出厂交付给客户。

软硬结合板的生产难点与优势

软硬结合板的生产难度主要体现在以下几个方面：

一是材料特性的差异导致加工难度增加；

二是复杂的结构设计对工艺控制提出了更高要求；

三是生产工序繁多，良品率相对较低。

然而，这些难点并没有阻挡软硬结合板在电子产业中的广泛应用。

软硬结合板的优势显而易见：

- 节省空间：通过三维立体组装，有效减少电子产品的组装尺寸。

- 提高性能：结合刚性与柔性特性，提升产品的整体性能和稳定性。

- 增强灵活性：在需要弯曲、折叠的场合表现出色，提高组装灵活性。

- 减轻重量：相比传统多层PCB，软硬结合板通常更轻，有利于实现产品的轻量化设计。

软硬结合板生产厂家

深圳宏力捷电子是一家专业PCB生产厂家，专注单双面PCB电路板、多层线路板快速打样与中小批量制造。宏力捷电子提供1-14层PCB打样、阻抗板、FPC、软硬结合板、金属基板、HDI、厚铜、电金、树脂塞孔等特殊工艺PCB板的打样和批量生产业务。

作为专业的软硬结合板生产厂家，深圳宏力捷电子拥有丰富的生产经验和先进的制造设备，能够提供高质量的软硬结合板产品，满足客户的多样化需求。无论是小批量试生产还是大批量订单，宏力捷电子都能以高效的服务和优质的产品赢得客户的信赖。

选择深圳宏力捷电子，享受一站式软硬结合板生产服务，确保您的电子产品在市场上具备强大的竞争力。
