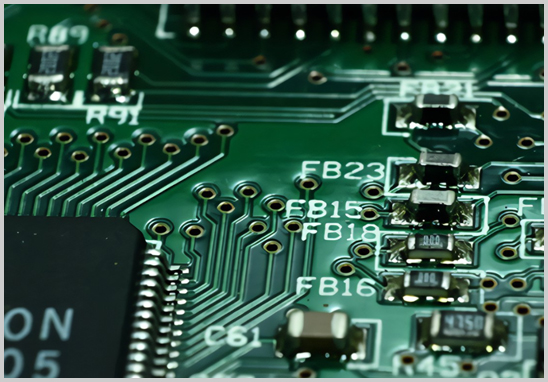

PCB上的丝印（Silk Screen）是在电路板上印刷的标记、文本、符号等信息，它对于组装、调试和维护都是非常重要的。深圳宏力捷电子是专业PCB设计公司，可承接多层、高精密/BGA封装以及盲孔/埋孔的PCB设计画板服务，客户只需提供原理图，我们可完成电路板布局、建立BOM表、搜寻供应商及购料、样品制作等服务。

以下是在进行PCB丝印设计时的一些要求和注意事项：

要求：

1. 清晰可读：

   - 丝印应该清晰可读，文字和符号要具有足够的对比度，以确保在制造和组装过程中能够准确识别。

2. 标注元器件：

   - 在PCB上标注元器件的值、型号、方向等信息，以便在组装时准确安装元器件。

3. 指示极性：

   - 对于极性敏感的元器件，如二极管、电解电容等，使用丝印指示极性，确保正确的安装方向。

4. 引脚标记：

   - 标记元器件引脚的编号，以便在调试和故障排除时能够迅速定位问题。

5. 层次分明：

   - 避免丝印过于密集，确保层次分明，不同部分的标记清晰可分辨。

6. 避免覆盖焊盘：

   - 丝印不应覆盖焊盘，以免影响焊接质量。确保丝印位置与元器件和焊盘之间有足够的间隙。

7. 考虑印刷技术：

   - 考虑印刷技术的限制，比如印刷精度、线宽、间距等，以确保设计在实际制造中可行。

8. 图层管理：

   - 在PCB设计软件中合理管理丝印图层，确保丝印信息与其他图层协调一致。

注意事项：

1. 不同元器件的区分：

   - 用不同的标记或颜色区分不同类型的元器件，增加可读性和识别性。

2. 避免与焊盘图形冲突：

   - 在设计时要留意，确保丝印信息不会与焊盘图形相互冲突，导致误解或制造问题。

3. 考虑PCB尺寸：

   - 根据PCB尺寸和组装要求，合理安排丝印的位置和大小，以确保在有限的空间内容纳清晰可读的信息。

4. 文本字体与大小：

   - 选择适当的字体和大小，确保在不同尺寸的PCB上都能清晰可读。

5. 测试点和连接点标记：

   - 标记测试点和连接点，方便测试和调试。

6. 遵循标准：

   - 遵循PCB设计的相关标准，如IPC标准，以确保设计的可制造性和可靠性。

7. 验证丝印设计：

   - 在设计完成后，通过设计软件的3D视图或导出Gerber文件进行验证，确保丝印与元器件布局和封装相匹配。

8. 备份设计文件：

   - 定期备份设计文件，以防止意外数据丢失。

综合考虑这些要求和注意事项，可以确保PCB上的丝印在制造和组装阶段能够发挥其最佳功能。
